天巨鑫熱網換熱站遠程集中監控系統
一、系統應用背景
集中供熱是國家大力推廣的節能和環保措施，具有舒適、節能、環保、安全等特點。由于城市規模的不斷擴大，供熱面積越來越大，城市集中供熱網覆蓋的范圍越來越大，換熱站的數量越來越多。目前的現狀是:
1、換熱站大都采用人工監控，浪費人力;
2、出現事故隱患時操作人員難以發現，易造成設備事故;
3、各換熱站都獨立運行，難以達到供熱系統整體較好狀態，易造成熱力失衡，影響供熱效果而且造成能源的極大浪費;
4、供熱的管線，線路覆蓋地域范圍大，動態生產數據實時性要求也越來越高。
社會的發展、網絡技術日益提高，熱網換熱站遠程集中監控系統越來越受供熱企業青睞。
二、系統概述
天巨鑫熱網換熱站遠程集中監控系統可實現多個換熱站聯網，實時采集換熱站運行數據、調整修改相關參數，實現了集中監控，熱網調平，協調控制，能耗統計，故障分析，數據查詢等功能。提高了供熱企業的管理效率。
本系統是一款功能強大、運行可靠、界面友好的工業軟件系統;而且是充分考慮了供熱企業的經濟效益、智能控制的需求后，根據實際經驗開發成功的。

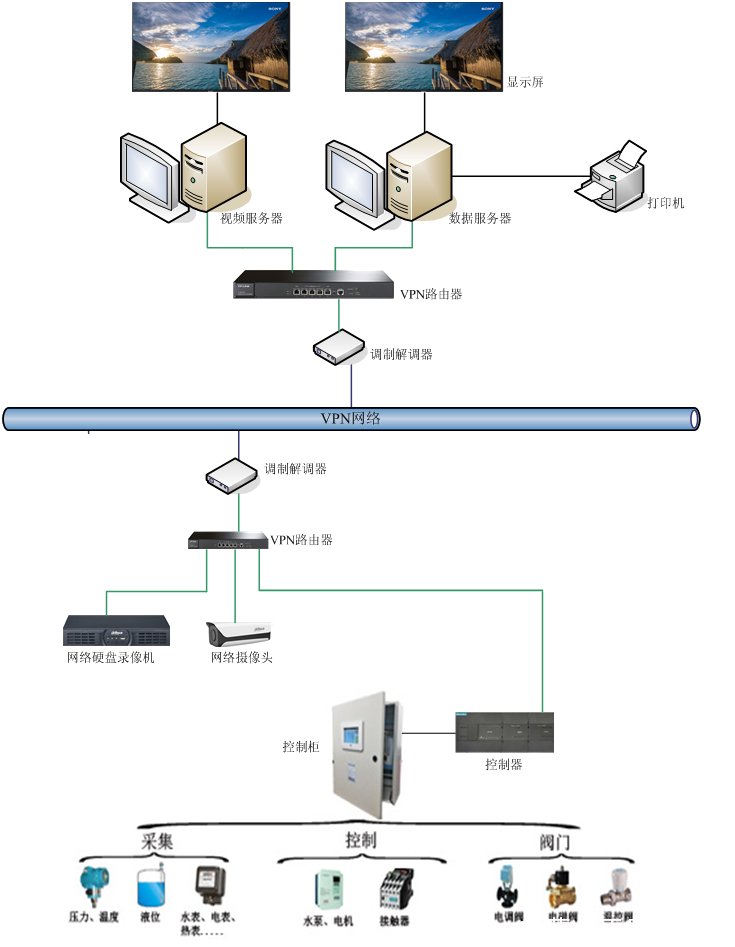

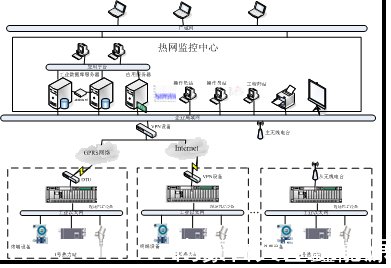

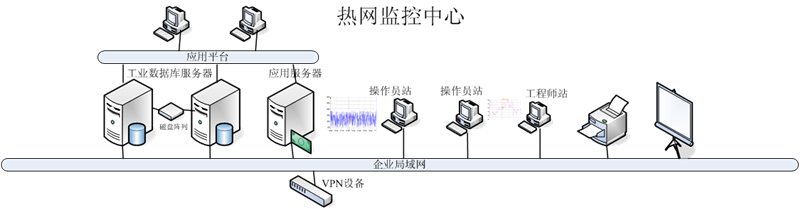

天巨鑫熱網換熱站遠程集中監控系統網絡拓?fù)鋱D
三、系統優勢
1、解決了熱網運行失調現象，實現了熱網平衡運行，大大提高了供熱效果;
2、起到了節能降耗的作用，監控中心根據室外溫度的變化，自動調節熱力站供水溫度，從而很大程度的節約了能耗，并且提高供熱的服務質量;
3、可實現熱網監控中心的數據與現場數據實時保持同步;
4、系統24小時在線運行，可杜絕了用戶偷水的行為，現場計量出現故障可以在短的時間內發現，并將故障時間記錄備案，避免計量方面的損失;
5、通過系統對熱網進行水力、熱力計算，熱網的控制運行分析，使熱網達到優化運行，利用故障診斷、能損分析了解管網保溫、阻力損失情況，設備的使用效率，使熱網的管損達到比較小的值，以達到經濟運行;
6、通過歷史數據和實時數據的比較，分析管網是否存在泄露，設備是否需要維修，以達到安全運行。
四、系統總體結構
系統分成三部分：熱力站，通訊網絡，監控中心。

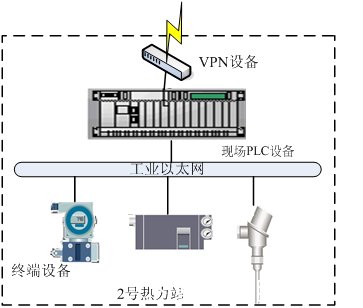

1、熱力站
硬件設備可分為三部分：
(1)負責測量參數和執行動作的傳感器與執行器等
(2)負責現場邏輯運算與信息交換的現場控制器及網絡設備
(3)負責現場運行參數展示設備
軟件功能如下：
(1)現場控制邏輯：實現控制邏輯的軟件模塊;
(2)人機界面：用于現場顯示和操作的人機界面;(采用觸摸屏)
(3)現場報警：提供報警功能，根據報警條件判斷并產生正確的報警事件;
2、通訊網絡
隨通訊技術的不斷發展及公共通訊網絡相對低廉的運行費用的出現，目前解決通訊的方法是采用VPN網絡，這種方式可以得到更好的通訊質量、更高的通許速率，更高的安全性。目前在城市集中供熱網項目中主要使用的通訊網絡如下所述：
(1) 無線電臺傳輸：網絡傳輸安全性和數據質量無法保證

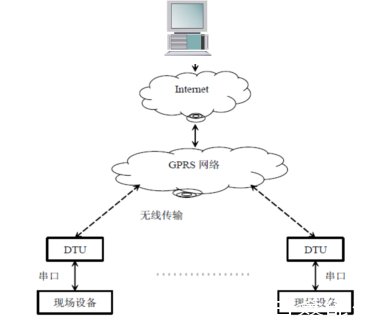

(2) GPRS：用于無法接入有線網絡站點
(3) ADSL：適用于區域面積大，利用公用電話網絡的數據通道實現數據的交換，但數據安全性無法 保證
(4) ADSL+VPN：適用于區域面積大，利用公共網絡建立虛擬局域網，通過VPN設備對網絡進行加密。
方式1：VPN+ADSL網
3、監控中心
熱網監控中心主要由工程師站、操作員站、應用服務器、工業歷史數據庫服務器等部分組成。
(1)工程師站和操作員站
工程師站：工程師站是進行工程開發的平臺。當系統中需要增加被監測變量、控制變量或者系統擴容，增加換熱站時，可以在工程師站平臺上進行二次開發。
操作員站：中心調度室的操作員，在操作員站對各個換熱站進行監視、控制、產生報表和曲線。操作員站的數目又供熱工程的規模決定，一般至少配置兩臺工控機，實現數據采集的雙機熱備冗余。當操作員站A出現故障時，操作員站B可以繼續工作，并且當A故障清除時，操作員站B會把操作員站A缺少的數據，通過冗余通路傳遞回來，保證數據的完整性。
(2)應用服務器
應用服務器包括：GIS系統服務、web服務、報警、報表服務、統計展示分析服務。
A. GIS系統服務

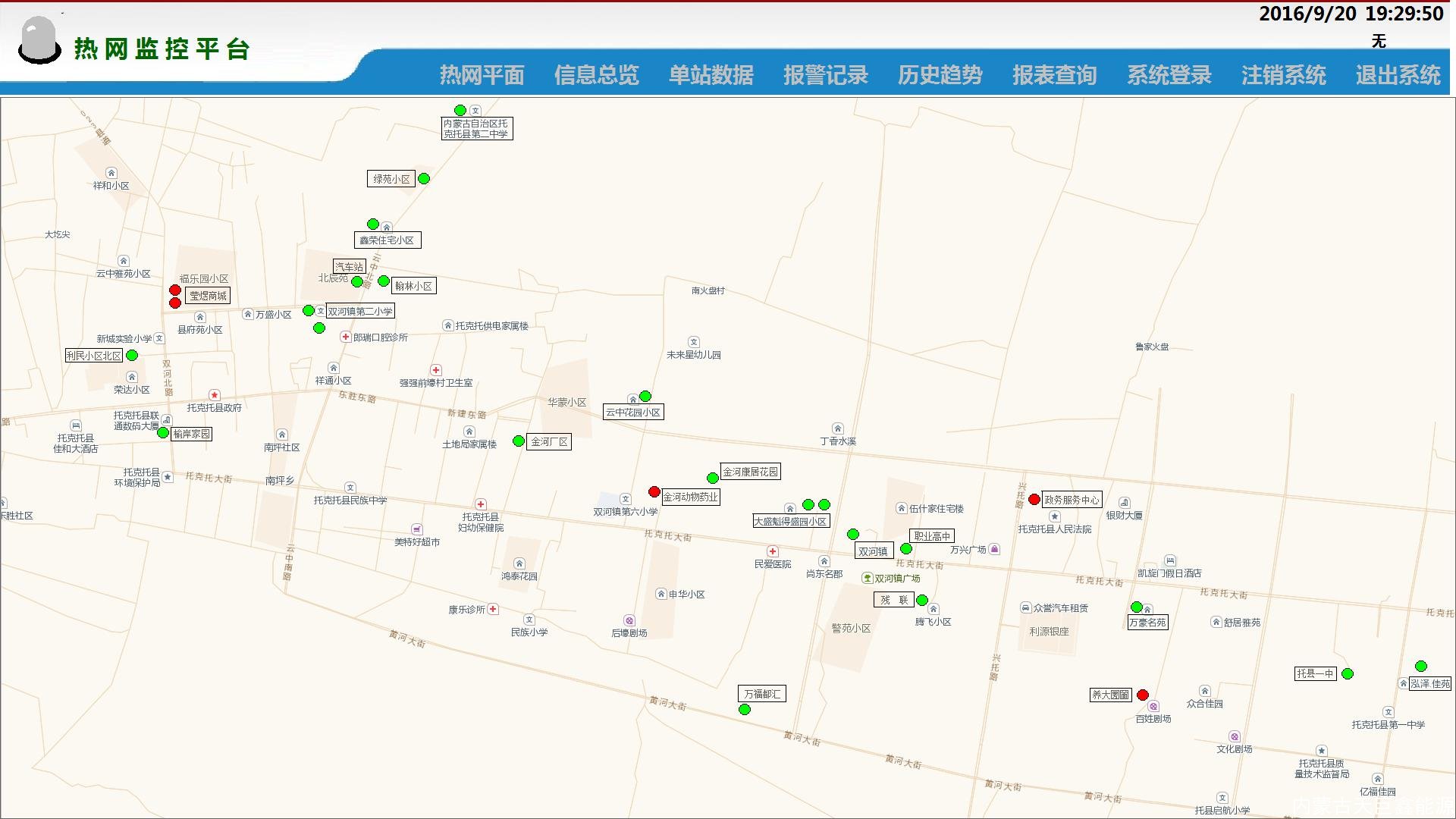

由于供熱工程中，各個換熱站的距離較遠，每個換熱站負責一片地域供暖，一般會配置GIS系統。GIS系統也可以集成在組態軟件當中，方便系統的使用。這樣就要求組態軟件支持大屏幕畫面，支持GIS插件，支持GIS系統在組態畫面中的集成。
B. Web服務
除了中央監控室可以查詢到響應的信息情況以外，可以將組態畫面和報表，通過web的方式發布到網上，可供領導隨時隨地了解供熱情況。
C. 報警、報表服務
報警服務是對各個換熱站出現的報警信息進行顯示、存儲和查詢。報警信息可以以圖像、報表等多種方式表現出來。組態軟件要支持報警實時數據和歷史數據的查詢，能夠直觀的反映出換熱站報警信息，并提醒監控中心操作人員。
報表是針對客戶的需求可以任意定制報表。
D. 展示分析服務
展示分析軟件作為企業的數據加工車間，將生產數據轉化為企業信息，可以為不同部門的管理者提供決策依據。作為企業調度執行系統，調度執行軟件可以集成工業庫的分析和展示平臺的應用，并且通過SCADA進行設備遠程控制。分析軟件能夠?qū)崿F(xiàn)復雜統計計算、預測預警、多形式報表以及實現企業門戶網站。
4、工業歷史數據庫
工業歷史數據庫是整個熱網監控中心數據存儲的核心，是分析展示軟件的數據來源;
時記錄PLC/RTU采集的各個熱力站的數據，長期保存，為今后生產運營提供數據支持。熱網供熱系統部署具有分散性，但控制過程中又具有很強的耦合性，熱力站之間會相互影響，單獨分散監控不易管理維護，信息滯后、不同步，出現問題不易得到及時決策處理，很多情況依賴于各種分布式歷史信息的匯總，進行全局把握，趨勢分析后才能做出正確決策。
為了保證歷史數據服務器的數據安全性，需要配置兩臺服務器，以磁盤陣列的方式進行雙機熱備冗余。傳統的關系數據庫，在數據量較大時，存儲的速度和并發查詢速度非常的慢，而且沒有數據壓縮優化的能力，不適用于集中供熱工程中存儲歷史數據。
五、軟件部分界面

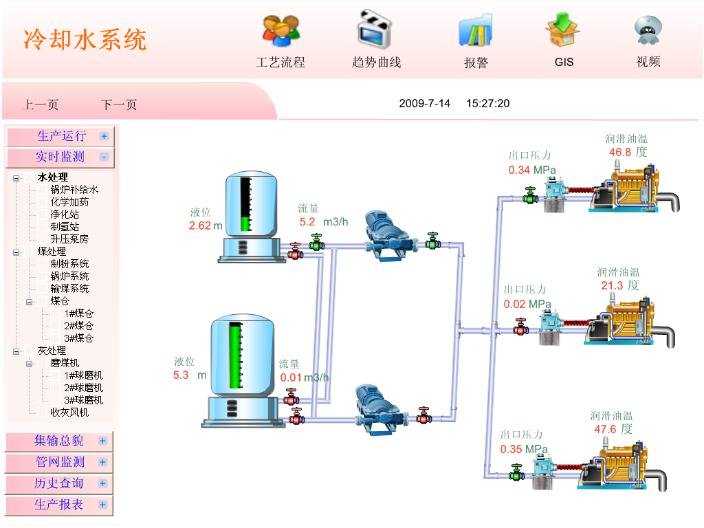

系統主畫面

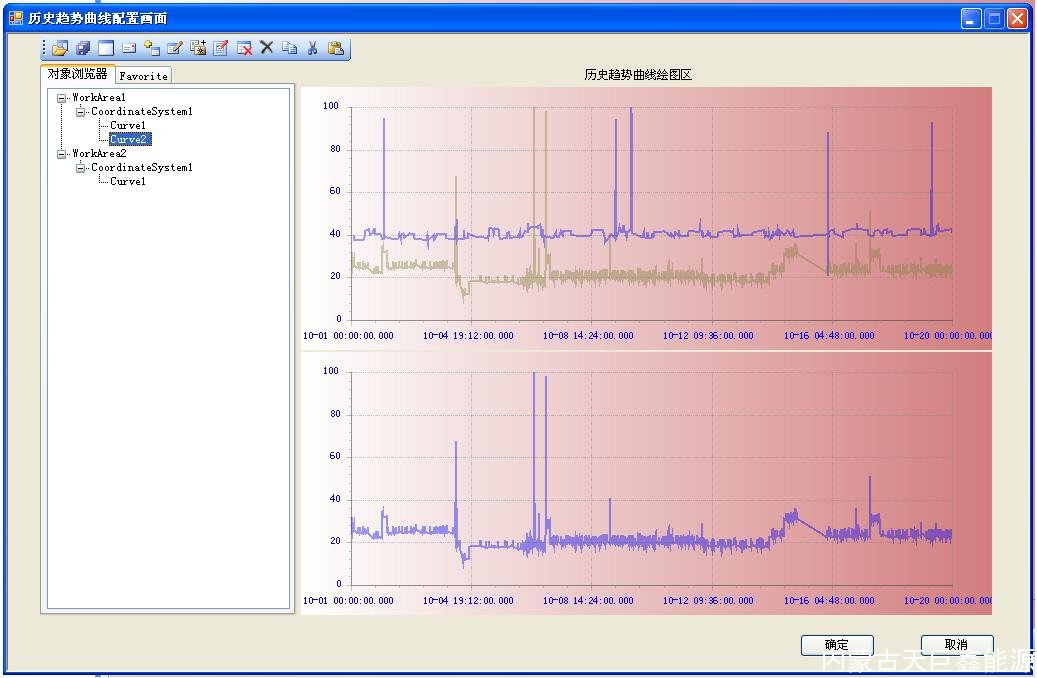

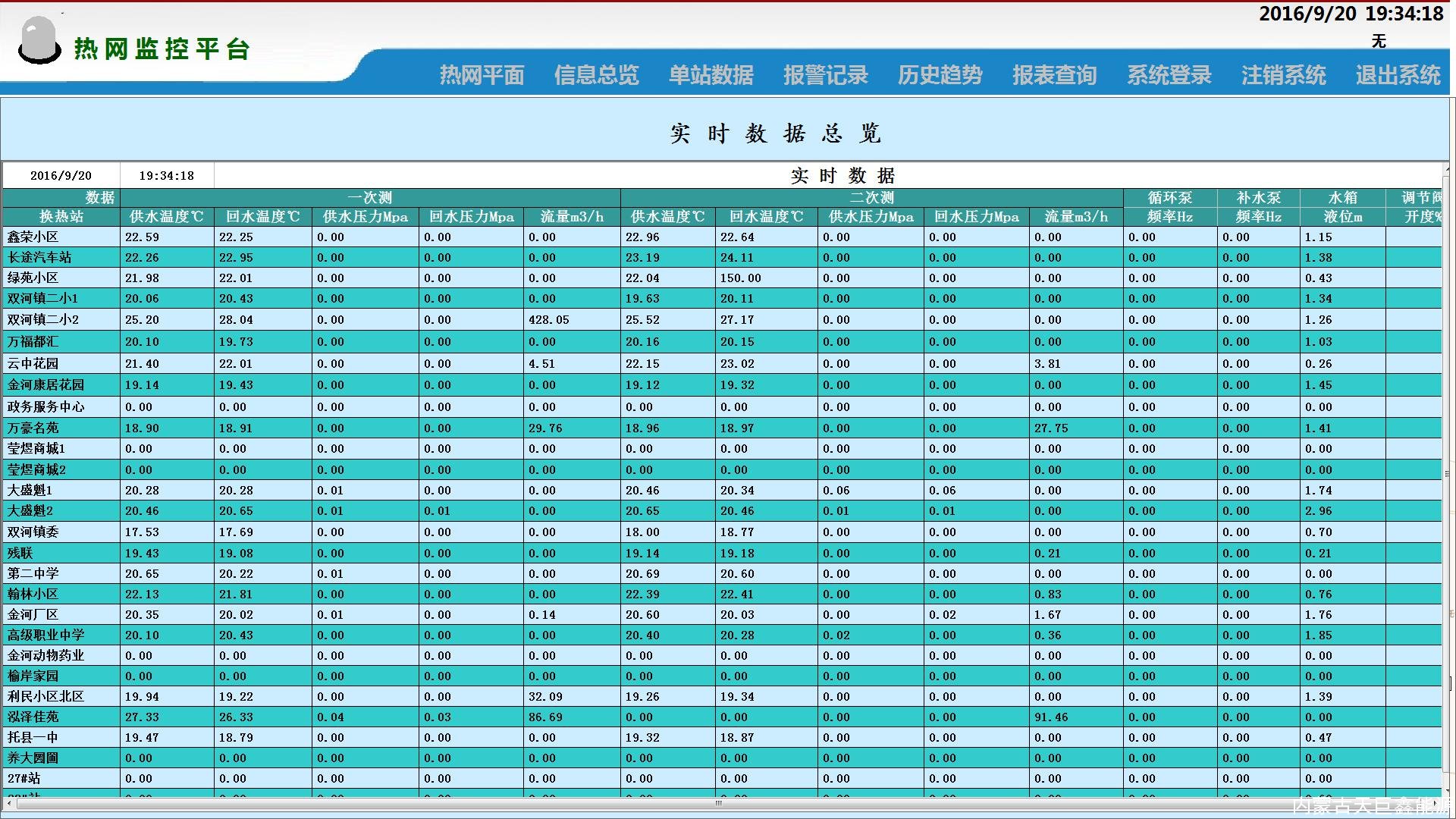

系統實時數據總覽畫面

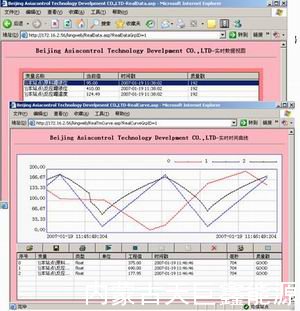

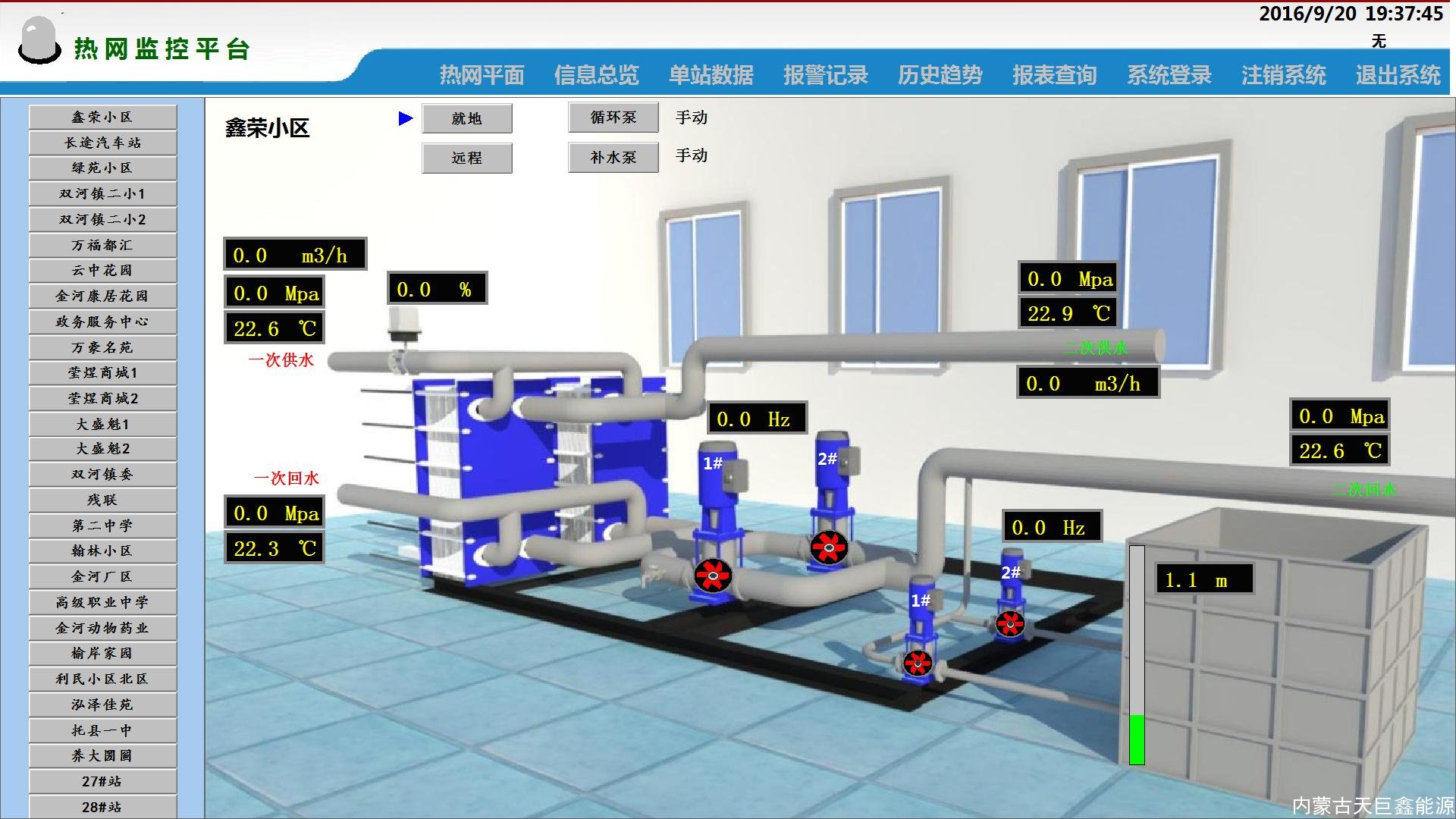

單個換熱站數據畫面
